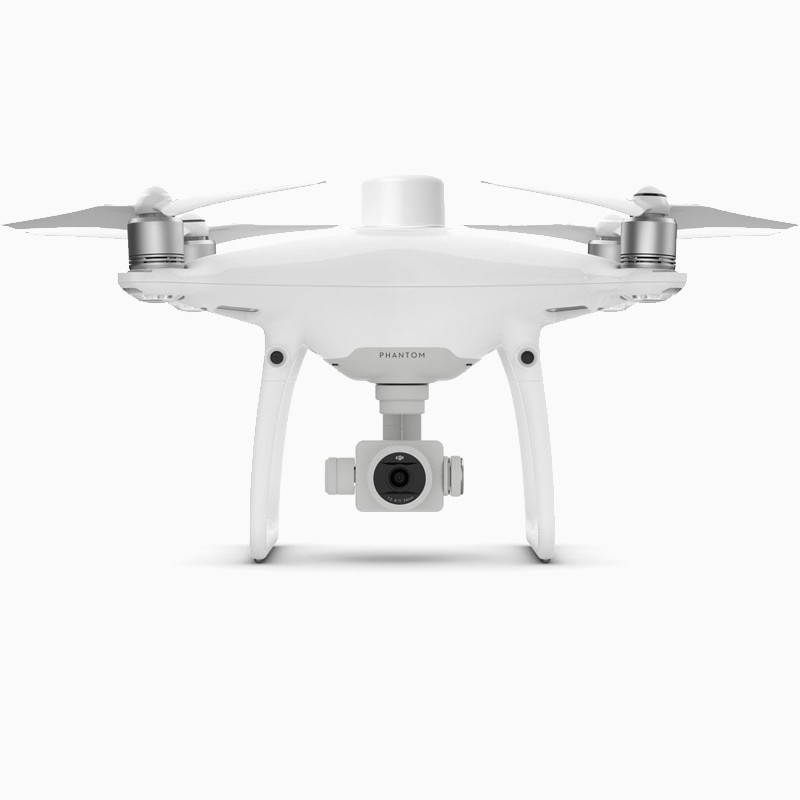

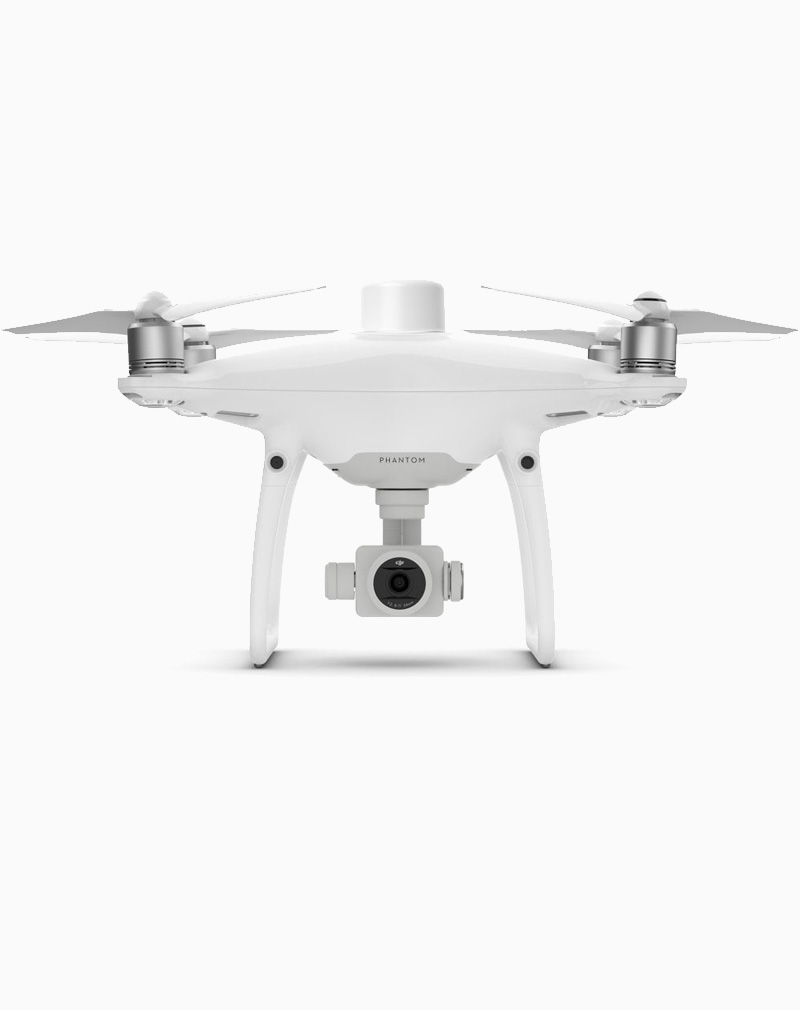

پهپاد DJI Phantom 4 RTK برای نقشه‌برداری دقیق با ماژول RTK و دوربین 20 مگاپیکسلی

معرفی محصول

پهپاد DJI Phantom 4 RTK برای نقشه‌برداری هوایی در ارتفاع پایین و ثبت داده‌های دقیق طراحی شده است. ماژول RTK یکپارچه در کنار GNSS، امکان موقعیت‌یابی با دقت سانتی‌متری را فراهم می‌کند تا هر عکس با مختصات بسیار دقیق زمان و مکان همراه شود. این ترکیب دقیق برای تیم‌های نقشه‌برداری، فتوگرامتری، کنترل پروژه‌های عمرانی و تصویربرداری صنعتی که به خروجی‌های قابل اتکا نیاز دارند، ایده‌آل است.

Phantom 4 RTK با دوربین 20 مگاپیکسلی مبتنی بر سنسور بزرگ 1 اینچی و گیمبال 3 محوره، جزئیات را با شفافیت بالا ثبت می‌کند. همچنین به لطف انتقال تصویر OcuSync 2.0 با کیفیت HD و برد تقریبی 7 کیلومتر، مشاهده زنده و پایدار صحنه در مأموریت‌های وسیع فراهم است.

ویژگی‌های اصلی

• ماژول RTK یکپارچه به همراه GNSS برای موقعیت‌یابی با خطای زیر 1 سانتی‌متر
• سازگاری با ایستگاه مبنا D-RTK 2 و پشتیبانی از اتصال NTRIP به شبکه‌های RTCM
• سیستم TimeSync برای همگام‌سازی دقیق زمان بین پهپاد، دوربین و کنترلر
• قابلیت ثبت و پردازش داده‌ها به صورت PPK برای افزایش دقت پس‌پردازش
• دوربین 20 مگاپیکسلی با سنسور 1 اینچی CMOS و گیمبال مکانیکی 3 محوره
• اپلیکیشن GS RTK با برنامه‌ریزی پرواز دقیق و پشتیبانی از فایل‌های KML
• انتقال تصویر OcuSync 2.0 با کیفیت HD و برد تقریبی 7 کیلومتر
• مدت زمان پرواز تا حدود 30 دقیقه برای پوشش بهتر محدوده‌های عملیاتی

سیستم دوربین و تصویربرداری

Phantom 4 RTK به دوربین 20 مگاپیکسلی با سنسور 1 اینچی CMOS مجهز است تا تصاویری با جزئیات بالا و نویز کنترل‌شده برای پروژه‌های نقشه‌برداری تولید کند. گیمبال مکانیکی 3 محوره، پایداری قاب را در حین پرواز تضمین می‌کند تا خروجی‌ها قابل اعتماد و یکنواخت باشند. سیستم TimeSync با همگام‌سازی دقیق زمان میان پهپاد، کنترلر و دوربین، اطلاعات مکانی ثبت‌شده روی هر عکس را به‌طور دقیق هماهنگ می‌کند و بستر لازم برای پردازش‌های دقیق‌تر مانند PPK را فراهم می‌سازد.

پرواز و عملکرد

زمان پرواز Phantom 4 RTK تا حدود 30 دقیقه است؛ این مقدار به تیم‌های نقشه‌برداری اجازه می‌دهد محدوده‌های وسیع‌تری را در هر پرواز پوشش دهند. با ترکیب برنامه‌ریزی مأموریت در اپلیکیشن GS RTK و ثبت منظم داده‌ها، می‌توان مسیرها را با هدف دستیابی به همپوشانی مناسب تصاویر و کیفیت خروجی فتوگرامتری مدیریت کرد.

انتقال تصویر و سیستم ارتباطی

سیستم OcuSync 2.0 انتقال تصویر زنده را با کیفیت HD و برد تقریبی 7 کیلومتر فراهم می‌کند. این پیوند پایدار به اپراتور کمک می‌کند در طول مأموریت، کادر و پارامترهای تصویربرداری را در لحظه کنترل کرده و از پوشش کامل محدوده اطمینان یابد.

قابلیت‌های هوشمند و ایمنی

اپلیکیشن GS RTK امکان کنترل دقیق پارامترهای پروازی مانند سرعت و ارتفاع و همچنین تنظیمات دوربین را فراهم می‌سازد. پشتیبانی از بارگذاری فایل‌های KML باعث می‌شود مسیرها و نواحی مأموریت براساس مرزبندی‌های پروژه تعریف و اجرا شوند. این اپلیکیشن تغییرات شرایط عملیاتی مانند سرعت و جهت باد را به اپراتور اطلاع می‌دهد تا تصمیمات لازم برای ادامه یا اصلاح برنامه پرواز اتخاذ شود.

اتصال‌های RTK حرفه‌ای

Phantom 4 RTK علاوه بر ماژول RTK داخلی، با ایستگاه مبنا D-RTK 2 سازگار است و می‌تواند از طریق پروتکل NTRIP به شبکه‌های RTCM متصل شود. این اتصال بسته به زیرساخت موجود، از طریق دانگل 4G یا نقطه اتصال Wi‑Fi انجام می‌گیرد. همچنین قابلیت ذخیره‌سازی داده‌ها با فرمت مناسب برای پردازش PPK فراهم است تا در صورت نیاز، دقت نهایی خروجی‌ها به سطح بسیار بالایی برسد.

کاربردهای محصول

این پهپاد برای نقشه‌برداری کاداستر و شهری، پایش پیشرفت پروژه‌های عمرانی، مدیریت معادن و خاک‌برداری، کشاورزی دقیق، و تصویربرداری صنعتی و مستندسازی دارایی‌ها مناسب است. ترکیب دوربین با کیفیت، پیوند تصویر پایدار و موقعیت‌یابی با دقت سانتی‌متری، آن را به انتخابی مطمئن برای تیم‌های نقشه‌برداری و فتوگرامتری بدل می‌کند.

مشخصات فنی

• سیستم موقعیت‌یابی: RTK + GNSS با دقت سانتی‌متری (خطای زیر 1 سانتی‌متر)
• سازگاری RTK: پشتیبانی از D-RTK 2 و اتصال NTRIP به شبکه‌های RTCM (از طریق دانگل 4G یا هات‌اسپات Wi‑Fi)
• سیستم همگام‌سازی: TimeSync برای ثبت دقیق زمان و مختصات روی تصاویر
• قابلیت داده: پشتیبانی از پردازش پس از پرواز (PPK)
• دوربین: سنسور 1 اینچی CMOS با وضوح عکس 20 مگاپیکسل
• گیمبال: مکانیکی 3 محوره
• انتقال تصویر: OcuSync 2.0 با کیفیت HD و برد حدود 7 کیلومتر
• مدت زمان پرواز: تا حدود 30 دقیقه

جمع‌بندی

DJI Phantom 4 RTK پهپادی تخصصی برای نقشه‌برداری و فتوگرامتری است که با ماژول RTK یکپارچه، دوربین 20 مگاپیکسلی 1 اینچی و اکوسیستم حرفه‌ای شامل GS RTK، D-RTK 2 و PPK، خروجی‌هایی با دقت و اعتماد بالا ارائه می‌کند. اگر به دنبال راهکاری کاربرپسند و حرفه‌ای برای نقشه‌برداری کم‌ارتفاع با داده‌های دقیق هستید، این مدل گزینه‌ای مطمئن و اثربخش است.
